770 (07)

770 (07)

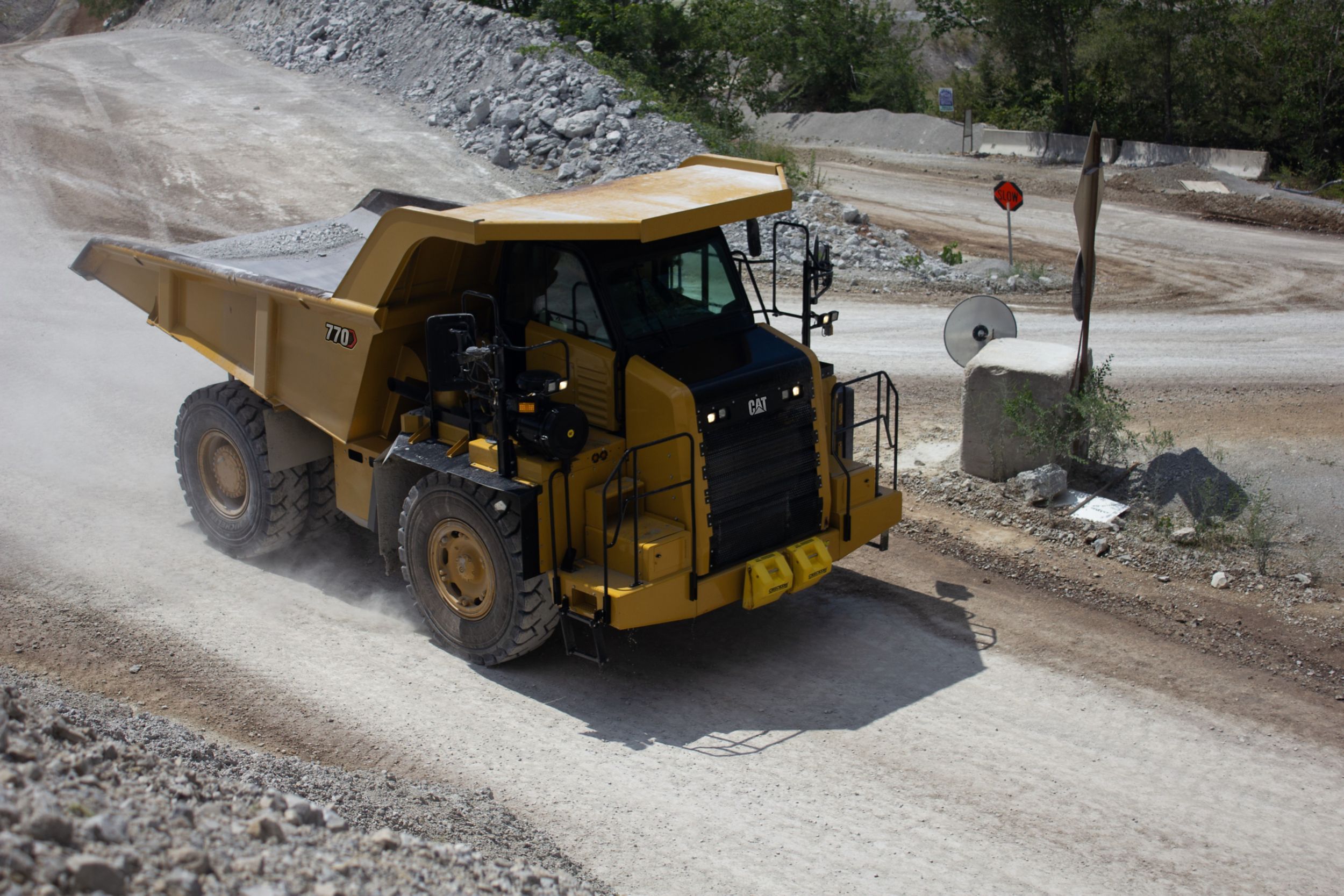

Полезная нагрузка самосвала Cat 770 составляет 40 тонн — это новый уровень в эффективности транспортировки в строительной отрасли и карьерных разработках. Мы взяли лучшее от наших прочных и надежных внедорожных самосвалов и добавили технологии, которые снижают влияние на окружающую среду, увеличивают производительность операторов и значительно повышают экономичность парка транспортных машин. По вместимости модели 770 оптимально соответствует колесный погрузчик Cat 986K или 988K, а также гидравлический экскаватор 374F или 390F. Самосвал 770 поможет безопаснее и эффективнее перемещать материалы при каждой загрузке в любой области применения.

Номинальный класс грузоподъемности (100%) 38.6 т
Модель двигателя Cat® C15 ACERT™
Максимальная скорость с грузом 73.5 км/ч

Технические характеристики

Эксплуатационные характеристики
Номинальный класс грузоподъемности (100%) 38.6 т
Максимальная скорость с грузом 73.5 км/ч
Полезная грузоподъемность (100%) 38.6 т (США)
Вместимость кузова — SAE 2:1 25.2 м³
Максимальная скорость с грузом* 73.5 км/ч
Примечание При определении ограничений для максимальной полной массы машины следует учитывать нормы загрузки Caterpillar 10/10/20.
Примечание (1) Вместимость с двускатным кузовом без футеровки.
Примечание (2) *ISO 6483:1980
Двигатель
Модель двигателя Cat® C15 ACERT™
Номинальная частота вращения двигателя 1800 об/мин
Полная мощность согласно SAE J1995 381 кВт
Полезная мощность согласно SAE J1349 360 кВт
Полезная мощность в соответствии со стандартом ISO 9249 365 кВт
Полезная мощность — 80/1269/EEC 365 кВт
Мощность двигателя — ISO 14396 377 кВт
Полезный крутящий момент — SAE J1349 2280 Н·м
Количество цилиндров 6
Диаметр цилиндра 137 мм
Ход поршня 171 мм
Рабочий объем 15.2 л
Примечание (1) Если испытания проводятся в условиях, предписанных указанным стандартом, номинальная мощность развивается при 1 800 об/мин.
Примечание (2) Для условий, регламентированных стандартом SAE J1995: температура воздуха 25 °C (77 °F) и барометрическое давление 100 кПа (29,61 дюйма рт. ст.). Показатель мощности для топлива с плотностью по API 35 при 16 °C (60 °F) и с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) для двигателя, работающего при 30 °C (86 °F).
Примечание (3) При работе на высоте до 3000 м (9843 фута) над уровнем моря номинальная мощность двигателя не уменьшается.
Примечание (4) Соответствует требованиям китайского стандарта Nonroad Stage III ЕС на выбросы загрязняющих веществ, эквивалентного стандартам Tier3 или Tier 2 Агентства по охране окружающей среды США.
Механизмы подъема кузова
Подача насоса — высокая частота вращения холостого хода 448 л/мин
Уставка предохранительного клапана — подъем 18950 кПа
Уставка предохранительного клапана — опускание 3450 кПа
Принудительное опускание кузова — высокая частота вращения холостого хода 10,0 с (приблизительно)
Время опускания кузова — плавающий режим 10,0 с (приблизительно)
Время подъема кузова — высокая частота вращения холостого хода 7,5 с (приблизительно)
Вместимость двухскатного кузова при 100% коэффициенте заполнения
Геометрическая 17.6 м³
С "шапкой" с уклоном 2:1 по SAE* 25.2 м³
Примечание (1) *ISO 6483:1980
Вместимость кузова с плоским днищем при коэффициенте заполнения 100%
Геометрическая 17.6 м³
С "шапкой" с уклоном 2:1 по SAE* 25.2 м³
Примечание (1) *ISO 6483:1980
Приблизительное распределение масс
Передний мост — без груза 51.9 %
Передний мост — с грузом 34.5 %
Задний мост — без груза 48.1 %
Задний мост — с грузом 65.5 %
Подвеска
Рабочий ход переднего цилиндра без нагрузки/с нагрузкой 234 мм
Рабочий ход заднего цилиндра без нагрузки/с нагрузкой 149 мм
Задний мост — качание 8.9 °
Вместимость заправочных емкостей
Топливный бак 530 л
Система охлаждения 125 л
Картер двигателя 38 л
Дифференциал — конечные передачи 180 л
Бачок системы рулевого управления 55 л
Система рулевого управления, включая бак 87 л
Гидробак подъемника кузова и тормозной системы 145 л
Система тормозов и подъема кузова 227 л
Маслосборник гидротрансформатора и коробки передач 64 л
Шины
Стандартные шины 18.00R33 (E4)
Примечание (1) При высоких рабочих нагрузках у самосвала 770G могут быстро изнашиваться не только стандартные шины, но и шины повышенного ресурса, в результате чего снизится производительность машины.
Примечание (2) Чтобы сделать правильный выбор, Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин.
Защита при опрокидывании (ROPS)
Стандарты ROPS/FOPS Стандарты
Соответствие конструкции ROPS стандартам: Конструкция защиты при опрокидывании (ROPS), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008.
Стандарты FOPS Конструкция защиты от падающих предметов (FOPS) соответствует требованиям стандарта ISO 3449:2005 уровень II.
Шум
Стандарты, регламентирующие уровень шума Стандарты
Примечание (1) Уровень динамического звукового давления, воздействующего на оператора, составляет 79 дБ (A) при измерении в соответствии с методикой ISO R396:2008, использованной для измерения уровня шума для закрытой кабины. Кабина смонтирована в соответствии с действующими требованиями, и выполнялось ее надлежащее техническое обслуживание. Измерения проводились при закрытых дверях и окнах кабины.
Примечание (2) В случае продолжительной работы на открытом рабочем месте оператора или в открытой кабине (в случае непроведения надлежащего обслуживания или открытых окнах/дверях) оператору могут потребоваться средства защиты органов слуха.
Рулевое управление
Соответствие системы рулевого управления стандартам ISO 5010:2007
Угол поворота 40.5 °
Диаметр поворота — передние колеса 17.6 м
Габаритный диаметр поворота 20.3 м
Масса — приблизительно
Расчетная полная эксплуатационная масса машины 71214 кг
Масса шасси 24900 кг
Масса кузова 7665 кг
Примечание (1) Масса шасси определяется при полной заправке топливом с подъемным механизмом, узлом крепления кузова, колесными ободьями и шинами.
Примечание (2) Масса кузова соответствует массе стандартного двускатного кузова без футеровки и может различаться в зависимости от конфигурации.
Коробка передач
1-я передача переднего хода 11.9 км/ч
2-я передача переднего хода 16.3 км/ч
3-я передача переднего хода 22.1 км/ч
4-я передача переднего хода 29.6 км/ч
5-я передача переднего хода 40.2 км/ч
6-я передача переднего хода 54.2 км/ч
7-я передача переднего хода 73.5 км/ч
Задний ход 15.6 км/ч
Примечание Максимальная скорость движения со стандартными шинами 18.00R33 (E4).
Бортовые редукторы
Передаточное отношение главной передачи 2.12:1
Передаточное отношение планетарной ступени 4.80:1
Общее передаточное отношение 10.18:1
Тормоза
Площадь поверхности тормозов — передние тормоза 1395 см²
Площадь поверхности тормозов — задние тормоза 40225 см²
Стандартные параметры тормозной системы ISO 3450:1996

Преимущества и особенности

ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

  • Перевозите материалы быстрее за счет повышенной скорости хода.
  • Передавайте повышенную мощность на грунт за счет увеличения крутящего момента.
  • Повышайте производительность, используя более эффективную систему контроля сцепления (TCS).
  • Максимально снижайте износ шин за счет подключения системы TCS в самом начале проскальзывания.
  • Стабильная и высокая производительность позволяет добиться минимальных удельных затрат на тонну.

ПОВЫШЕНИЕ ТОПЛИВНОЙ ЭФФЕКТИВНОСТИ

  • Снижение расхода топлива на 11%.
  • Усовершенствованная система электронного управления производительностью (APECS) обеспечивает взаимодействие двигателя и коробки передач на высоком уровне. Благодаря этому взаимодействию мощность и крутящий момент двигателя эффективнее используются машиной.
  • Автоматическая оптимизация расхода топлива в режиме адаптивной экономии: снижение расхода топлива при сохранении производительности с помощью нажатия одной кнопки.
  • Улучшайте топливную эффективность за счет автоматического переключения на нейтраль на холостом ходу.
  • Ограничение скорости позволяет выбирать в самосвале модели 770 частоту вращения двигателя и передачи, обеспечивающие повышенную топливную экономичность.
  • Экономьте топливо с помощью встроенной функции выключения двигателя на холостом ходу, которую двигатель автоматически запускает, когда самосвал стоит или работает на холостом ходу в течение заданного времени.












БЕЗОПАСНАЯ КОНСТРУКЦИЯ

  • Повышение удобства работы за счет безопасного доступа к точкам заправки топлива и точкам ежедневного технического обслуживания с уровня земли.
  • Стратегически расположенные ступени и ручки обеспечивают три точки опоры при подъеме и спуске с машины.
  • Превосходная работа тормозов соответствует требованиям последней версии стандарта
    ISO 3450:2011.
  • Выключатель двигателя, расположенный на уровне земли, останавливает подачу топлива к двигателю и безопасно выключает машину.
  • Прочная кабина с 4-точечным креплением соответствует стандарту ROPS/FOPS (конструкция защиты при опрокидывании/
    конструкция защиты от падающих предметов).
  • 4-точечный ремень безопасности надежнее защищает оператора.
  • Индикатор ремня безопасности выдает оператору визуальное
    и звуковое оповещение о непристегнутом ремне.
  • Функции блокировки позволяют специалистам по техобслуживанию
    безопасно выполнять свою работу на машине.
  • Вспомогательное рулевое управление автоматически
    активируется в случае сбоя основной системы.
  • Во взаимодействии с системой измерения полезной нагрузки самосвала ограничитель скорости
    при перегрузке автоматически снижает скорость машины, когда она перегружена.














КОМФОРТНАЯ РАБОТА

  • Полностью измененная конструкция кабины для достижения совершенно нового стандарта видимости, комфорта и производительности.
  • Размещение сиденья оператора в новом месте обеспечивает упрощение эксплуатации машины и повышенный комфорт оператора.
  • Расширенная видимость рабочей зоны и областей вокруг нее.
  • Удобство доступа и отличная эргономика обеспечивает больше места для хранения в кабине новой конструкции.
  • Автоматическая регулировка температуры в кабине.
  • Сиденье Cat Deluxe нового поколения обеспечивает повышенный комфорт оператора.



ТЕХНОЛОГИИ, ПОЗВОЛЯЮЩИЕ УСПЕШНО РАБОТАТЬ

  • Встроенные системы позволяют принимать своевременные и обоснованные решения для повышения эффективности, улучшения производительности и снижения расходов.
  • Получайте ценную информацию о работе машины путем постоянного мониторинга и сбора важных данных, используя дисплей системы Advisor с программой Vital Information Management System (VIMS™).Применимо как к варианту, соответствующему стандартам EPA Tier 4 Final США /Stage V, так и к варианту, соответствующему стандартам, эквивалентным EPA Tier 2 США.
  • Система измерения полезной нагрузки машины (TPMS) обеспечивает точное взвешивание материалов, сохраняет данные 2400 циклов полезной нагрузки и выдает отчеты по массам, продолжительности циклов перевозки, расстояниям с метками даты и времени.
  • Наружные индикаторные лампы полезной нагрузки указывают погрузчику, когда следует остановиться, благодаря чему снижается риск перегрузки машины.
  • Система Product Link™ подключается машинам по беспроводной связи и позволяет отслеживать местоположение, моточасы, расход топлива, производительность, время простоя и диагностические коды.
  • Технология VisionLink® предназначена для подключения к оборудованию по беспроводной связи и доступа к необходимой информации.
  • Модель Cat 770 готова к установке MineStar™ и оснащена системой связи Cat Product Link Elite и системой VIMS, которые помогают оптимизировать управление оборудованием, работу системы телеметрии, эксплуатационную готовность машины и срок службы компонентов, а также уменьшить ремонтные расходы и риски внезапного отказа.
  • Система управления состоянием шин "Тонно-километры в час/тонно-мили в час"
    (TKPH/TMPH) в сочетании с системой TPMS продлевает срок службы шин.

СОКРАЩЕНИЕ ЗАТРАТ НА ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ДРУГИХ РАСХОДОВ

  • • Централизованные точки технического обслуживания.
    • Контроль содержания твердых примесей в отработанных газах с помощью двух каталитических нейтрализаторов для дизельных
    двигателей. (Tier 4)
    • Технология снижения содержания оксидов азота (NRS) обеспечивает смешивание впускного воздуха с небольшим объемом выхлопных газов для уменьшения температуры сгорания и
    образования NOx. (Tier 4)
    • Унификация запасных частей между различным оборудованием Cat.
    • Устраняйте проблемы своевременно, пока они не приводят к простоям, с помощью уведомлений VIMS.
    • Функция срыва потока гидротрансформатора (автоматический срыв) обеспечивает быстрый прогрев до рабочих температур.
    • Светодиодные фонари дольше служат, ярче светят, потребляют меньше энергии, а также более устойчивы к вибрации и воздействию воды.

УНИВЕРСАЛЬНОСТЬ

  • Возможность выбора подходящего кузова (кузов с плоским днищем, двускатный или карьерный) в соответствии с требованиями по материалам и рабочей площадке.
  • Для различных профилей дорог, включая крутые склоны, предлагается приобретаемый дополнительно двускатный кузов, обеспечивающий превосходное удержание перевозимого материала.
  • Кузов с плоским днищем идеально подходит для дозирования материала,
    особенно при его подаче в дробилку.
  • Повысьте срок службы кузова, выбрав пакет футеровки,
    наиболее подходящий для вашей области применения. Мы предлагаем стальную футеровку, которая подходят для большинства областей применения, а также резиновую футеровку для экстремальных условий эксплуатации.













Стандартное оборудование

  • ПРИМЕЧАНИЕ
    • Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.
  • ЭЛЕКТРООБОРУДОВАНИЕ
    • Аварийная сигнализация, резервная
    • Генератор, 115 А
    • Дополнительная розетка для запуска двигателя от внешнего источника питания
    • Аккумуляторные батареи, необслуживаемые, 12 В (2), 190 А-ч
    • Электрическая система, 24 В
    • Осветительная система: – фонарь заднего хода (галогенный); – указатели поворота / фонари аварийной сигнализации (передние и задние, светодиодные); – фары (галогенные) с переключателем дальнего/ближнего света; – подсветка подножки для доступа в кабину (только для развивающихся рынков).
  • СИСТЕМА СВЯЗИ PRODUCT LINK
    • Комплект оборудования для установки системы Product Link
  • ЗАЩИТА
    • Картер двигателя
  • КАБИНА ОПЕРАТОРА
    • Система кондиционирования воздуха (только для развивающегося рынка)
    • Пепельница и прикуриватель
    • Крючок для одежды
    • Подстаканники (4)
    • Диагностический разъем, 24 В
    • Комплект для установки радиоприемника: — конвертер, 5 А; — динамики; — антенна; — жгут проводов.
    • Указатели/индикаторы: – индикатор засорения воздухоочистителя, электронный; – датчик температуры масла в тормозной системе; – датчик температуры охлаждающей жидкости; – счетчик мото-часов; – тахометр; – индикатор заброса оборотов двигателя; – указатель уровня топлива; – спидометр с одометром; – индикатор включенной передачи.
    • Нагреватель/оттаиватель (только для развивающегося рынка) (11 070 ккал/43 930 БТЕ)
    • Рычажок подъема кузова
    • Электрический звуковой сигнал
    • Потолочный фонарь
    • Фонарь — подножка
    • Система Messenger, дисплей
    • Зеркала
    • Разъем электропитания, 12 В
    • Герметизированная кабина с конструкцией ROPS и шумоизоляцией
    • Сиденье, Cat Comfort: – полная пневматическая подвеска; – трехточечный ремень безопасности с инерционной катушкой, с плечевым ремнем.
    • Сиденье для инструктора с поясным ремнем
    • Рулевая телескопическая колонка, регулируемая по наклону и высоте, рулевое колесо с оплеткой
    • Отсек для хранения
    • Противосолнечный козырек, тонированное стекло
    • Фиксатор дроссельной заслонки
    • Стеклоочиститель (с прерывистым режимом работы) и омыватель ветрового стекла
  • СИЛОВАЯ ПЕРЕДАЧА
    • Последовательный охладитель наддувного воздуха (ATAAC)
    • Воздухоочиститель с фильтром предварительной очистки (1)
    • Автоматическое включение холодного режима на холостом ходу
    • Электрический стартер
    • Турбокомпрессор
    • Тормозная система с гидравлическим управлением: – автоматическое управление замедлителем (ARC) (использует задние маслоохлаждаемые многодисковые тормоза); – гидромотор выключения тормоза (для буксировки); – дисковые тормоза с суппортом (передние); – многодисковые тормоза (задние) с масляным охлаждением; – стояночный тормоз; – вспомогательный тормоз; – рабочий тормоз.
    • Коробка передач: – 7-ступенчатая, с автоматическим переключением под нагрузкой; – блокировка переключения передач при поднятом кузове; – управляемое перемещение дроссельной заслонки; – управление оборотами двигателя при переключении передач с изменением направления движения; – блокировка понижения передачи; – пусковой переключатель с нейтрали; – система, предотвращающая включение нейтральной передачи при движении накатом; – блокировка включения передачи заднего хода; – выключатель заднего хода при разгрузке; – программируемый выбор высшей передачи.
  • СИСТЕМЫ ПОДВЕСКИ
    • Подвеска, передняя и задняя
  • ПРОЧЕЕ ОБОРУДОВАНИЕ, ВХОДЯЩЕЕ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ
    • Предохранительный штифт кузова (фиксирует кузов в поднятом положении)
    • Индикатор опущенного кузова
    • Каталог деталей на компакт-диске
    • Автоматический вентилятор с гидроприводом
    • Топливный бак (530 л/140 галл.)
    • Защитный кожух моторного отсека
    • Брызговик
    • Выключатель "массы" аккумуляторной батареи, доступный с уровня земли
    • Выключатель двигателя, доступный с уровня земли
    • Пресс-масленки, доступные с уровня земли
    • Резервуары (отдельные): – тормозная система / конвертер / механизм подъема; – рулевое управление; – коробка передач / гидротрансформатор.
    • Ободья, 13 × 33
    • Камневыталкиватели
    • Площадка обслуживания, с левой и правой стороны
    • Вспомогательное рулевое управление (автоматическое)
    • Крепежные проушины
    • Передние буксировочные крюки/палец заднего тягово-сцепного устройства
    • Замки для защиты от вандализма
  • АНТИФРИЗ
    • Антифриз, охлаждающая жидкость с увеличенным сроком службы с температурой замерзания -35 °C (-30 °F)

Дополнительное оборудование

  • ПРИМЕЧАНИЕ
    • Перечни стандартного и дополнительного оборудования могут различаться. Подробнее можно узнать у дилера Cat.
  • КОМПЛЕКТЫ ДЛЯ РАЗЛИЧНЫХ ТЕМПЕРАТУР
    • PKG, WEATHER STANDARD: – включает в себя стандартное оборудование без зеркал с обогревом.
    • PKG COLD WEATHER PLUS: – включает зеркала с обогревом и нагреватель топлива.
    • PKG, WEATHER PREMIUM: – включает в себя нагреватель топлива, устройство впрыскивания эфира и зеркала с обогревом
    • PKG COLD WEATHER MAX: – включает комплект оборудования 240 В, нагреватель охлаждающей жидкости, устройство впрыскивания эфира, зеркала с обогревом.
  • СЕРВИСНЫЕ ПАКЕТЫ
    • SERVICEABILITY STANDARD — SERVICEABILITY PLUS: – пресс-масленки централизованной смазки.
    • SERVICEABILITY STANDARD — SERVICEABILITY SUPERIOR: – опция автоматической смазки.
  • ВАРИАНТЫ КОМПЛЕКТАЦИИ
    • КОМПЛЕКТАЦИЯ STANDARD: – стандартные передние тормоза сухого типа и задние маслоохлаждаемые многодисковые тормоза. - включает выключатель передних тормозов. Использует задние маслоохлаждаемые многодисковые тормоза.
    • КОМПЛЕКТАЦИЯ PLUS: – стандартная комплектация + система контроля сцепления.
    • КОМПЛЕКТАЦИЯ SUPERIOR: – стандартная комплектация + система контроля сцепления + тормоза с увеличенным сроком службы.
  • КОНФИГУРАЦИЯ ДВИГАТЕЛЯ
    • Дизельный двигатель C15 ACERT, эквивалентный Tier 2
    • Дизельный двигатель C15 ACERT, эквивалентный Tier 3
    • Тормоз-замедлитель Cat
  • КОМПЛЕКТЫ ВЫХЛОПНОЙ СИСТЕМЫ
    • Глушитель
    • Обогрев кузова/отводной клапан
  • ВАРИАНТЫ КУЗОВОВ
    • Кузов с плоским днищем
    • Карьерный кузов
    • Двускатный кузов
    • Вариант со стальной футеровкой (недоступен для карьерного кузова)
    • Вариант с резиновой футеровкой
    • Боковые надставки
  • ВАРИАНТЫ АККУМУЛЯТОРНЫХ БАТАРЕЙ
    • Две аккумуляторные батареи
    • Четыре аккумуляторные батареи
  • КОМПЛЕКТЫ ОСВЕЩЕНИЯ
    • Комплектация с ксеноновыми фонарями
  • ДИСПЛЕИ
    • Дисплей системы Messenger
    • Языки дисплея системы Messenger
    • Система измерения полезной нагрузки (TPMS)
  • КАБИНА ОПЕРАТОРА
    • Подогрев
    • Система кондиционирования воздуха
  • ФИЛЬТРЫ
    • Предварительный очиститель
  • Система PRODUCT LINK
    • Система Product Link GSM
    • Система Product Link GPS
    • Без системы Product Link
  • ПРОЧЕЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
    • Камеры WAVS
    • Запасные ободья
    • Стопорные башмаки под колеса
    • Комплект поглощения звука
    • Быстрая заправка топливом
